Description

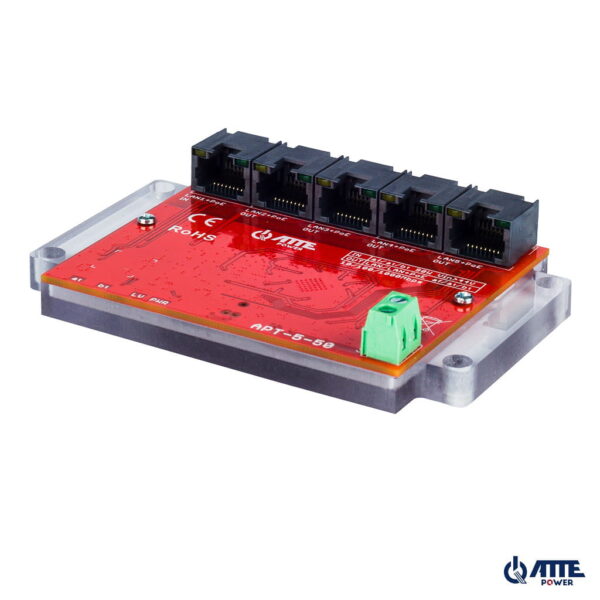

APT-5-50 Switch PoE 5 portowy 10/100/1000Mbps, extender

APT-5-50 jest niezarządzalnym gigabitowym przełącznikiem sieciowym PoE pracującym jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany jako “aktywny rozdzielacz” w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.



Przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3 at/af/bt.

Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3 at/af/bt90 jako odbiorniki zasilania PoE oraz IEEE 802.3 at/af/bt60 na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portów 2-5 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.

Sygnalizacja standardu oraz mocy pobieranej ze switcha zasilającego:

LED at zasilanie urządzenia z portu LAN1 w standardzie 802.3 at do 30W
LED bt zasilanie urządzenia z portu LAN1 w standardzie 802.3 bt do 60W
LED bt + LED at zasilanie urządzenia z portu LAN1 w standardzie 802.3 bt do 90W
Gdy napięcie na switchu spadnie poniżej 44V zostanie załączona dioda LED LV Należy w takim przypadku zweryfikować układ zasilania aby uniknąć sytuacji kiedy urządzenia IP PoE podłączone do switcha nie uruchomia się z powodu zbyt niskiego napięcia.

Wszystkie porty zapewniają przepustowość 1Gbps co ma istotne znaczenie przy połączeniach w topologii magistrali.

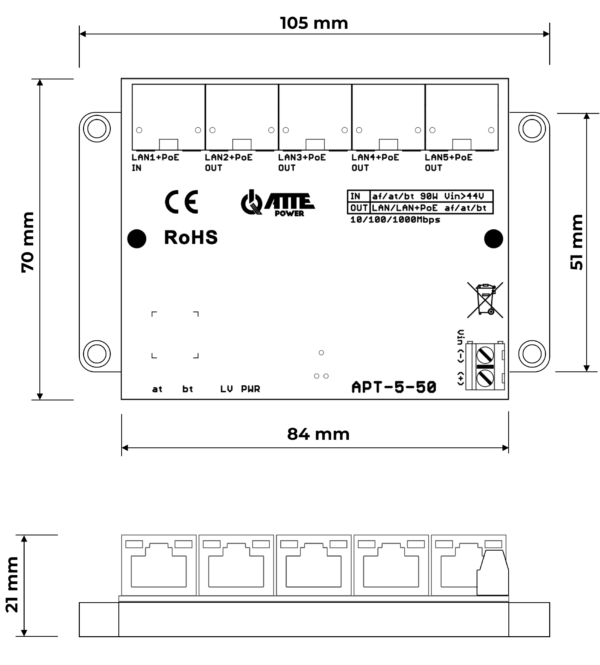

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach.

Seria produktów APT (Atte Power Tree) umożliwia łączenie elementów systemu w topologii drzewa. Urządzenia APT mogą być zasilane bezpośrednio z PoE. Moc przesyłana pojedynczym przewodem UTP pozwala na zasilanie kilku kamer IP.



Przykład zastosowania APT-5-50 jako ekstender sieci LAN+PoE dla 3 kamer IP PoE

Przykład zastosowania APT-5-50 oraz APT-4-11 jako ekstenderów sieci LAN+PoE dla 6 kamer IP PoE 5W
