Opis
P-TR1HD
P-TR1HD
to zestaw pasywnych urządzeń do transmisji sygnału video za pomocą skrętki komputerowej. Elementy te zapewniają dopasowanie impedancji kabla koncentrycznego (75Ω) do impedancji przewodu symetrycznego (100Ω).
W celu uzyskania najlepszej jakości transmisji i odporności na zakłócenia należy stosować kabel UTP kat. 5 (lub wyższej). Przy wykonaniu połączenia należy zwrócić uwagę na to, aby do transmisji użyć żył z tej samej pary skrętki oraz odpowiednio podłączyć przewody do zacisków śrubowych „+” do „+” i „-” do „-”.
Nieprawidłowe podłączenie spowoduje zakłócenia obrazu.

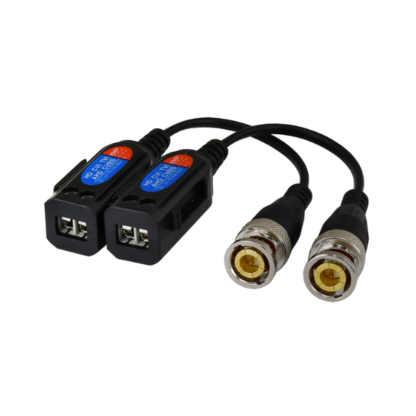

P-TR1HD zakończony jest wtykiem BNC umieszczonym na przewodzie. Taka konstrukcja pozwala na łatwe podłączenie tych elementów do urządzeń, w których gniazda rozmieszczone są blisko siebie.
| Przeznaczenie | Do transmisji sygnału video za pomocą skrętki komputerowej (dopasowanie impedancji) |
| Sygnał video | 1Vp-p / 75Ω |
| Zasięg transmisji sygnału video | UTP, Cat 5e 400m – HD-CVI 200m – HD-TVI 320m – AHD 400m – CVBS Obsługa kamer do 8 Mpx |
| Impedancja | złącze koncentryczne: 75Ω / wtyk BNC złącze niesymetryczne: 100Ω / złącze śrubowe |
| Tłumienie | -0.5dB / 5 MHz |
| Wymiary | 15 x 20 x 52 [+/-2 mm] z przewodem – długość 170mm |
| Gwarancja | 1 rok od daty produkcji |
| Uwagi | – Zestaw stanowią dwa transmitery – Możliwość łączenia transmiterów (szybkie połączenie typu Click) |
